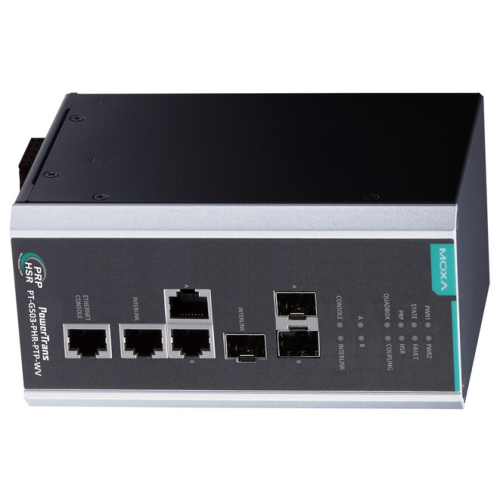

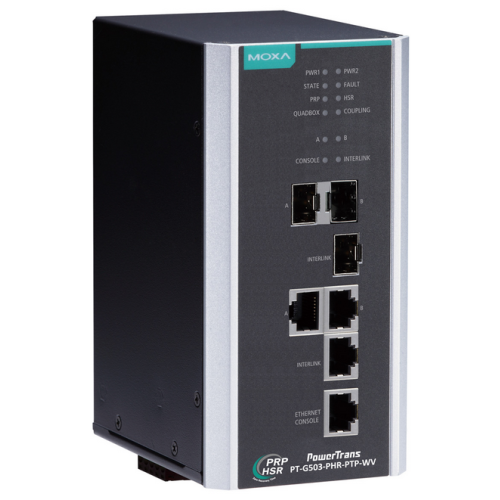

Cutiile de redundanță (RedBoxes) din seria PT-G503-PHR-PTP sunt conforme cu cele mai recente protocoale de redundanță standardizate pentru rețelele de automatizare industrială, IEC 62439-3 clauza 4 (Parallel Redundancy Protocol, PRP) și IEC 62439-3 clauza 5 (High-availability Seamless Redundancy, HSR). PRP/HSR asigură cea mai mare disponibilitate a sistemului și integritatea datelor pentru aplicațiile critice din stațiile de transformare și/sau sistemele de automatizare a proceselor care necesită o redundanță cu timp de recuperare zero. Protocoalele redundante Coupling și QuadBox sunt, de asemenea, acceptate. Cu Coupling și QuadBox, pot fi conectate inele HSR pentru a face rețeaua redundantă mai versatilă. Seria PT-G503-PHR-PTP este prevăzută cu trei porturi combo cu sloturi 10/100/1000BaseT(X) și 100/1000BaseSFP.

Un slot (port INTERLINK) este destinat unei legături interne pentru conectarea cu un SAN (Singly Attached Node). Celelalte două porturi (porturile LAN A și LAN B) sunt destinate comunicațiilor de protocol redundant PRP/HSR. Cu acest design de port Ethernet Gigabit complet, seria PT-G503-PHR-PTP oferă performanțe ridicate pentru sistemele PRP/HSR.

Seria PT-G503-PHR-PTP oferă, de asemenea, IEEE 1588v2 PTP în modul de transparent clock  one-step end-to-end pentru aplicații critice din punct de vedere al sincronizării și intrări de alimentare redundante izolate cu intervale de alimentare de 24/48 VDC sau 110/220 VDC/VAC pentru a crește fiabilitatea sursei de alimentare.

Caracteristici și beneficii suplimentare

• PRP (Parallel Redundancy Protocol): Transmite sau primește două căi active independente către/de la diferite rețele LAN simultan pe o rețea cu timp de recuperare zero.
• HSR (High-availability Seamless Redundancy): Fiecare cadru este duplicat și apoi transmis în ambele direcții ale inelului HSR pentru a asigura un timp de tranziție zero
• Cuplarea PRP/HSR: Suportă cuplarea de la un nod de inel HSR la LAN-uri PRP redundante (până la 7 LAN-uri PRP).
• Funcția QuadBox: Sprijină cuplarea reciprocă a inelelor prin interconectarea a două porturi INTERLINK pe două RedBox-uri separate.
• Fiber Check™ oferă funcționalitate de monitorizare și diagnosticare pe porturile de fibră SFP
• IEEE 1588v2 PTP(Precision Time Protocol) one-step end-to-end transparent clock bazat pe hardware pentru sincronizarea precisă a timpului în rețele.
• Avertizare automată în caz de excepție prin e-mail și ieșire de releu
• Configurabil prin intermediul browserului web, CLI, Windows utility și configurator automat de backup ABC-02
