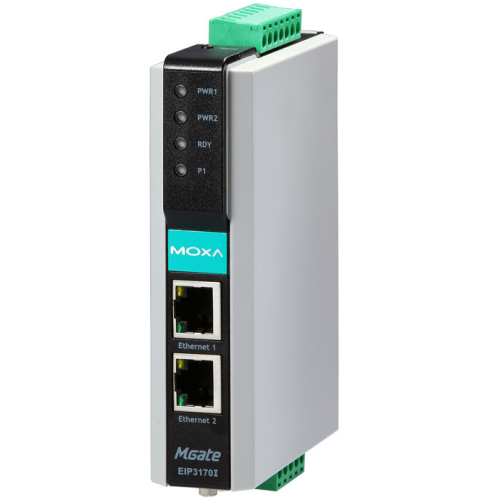

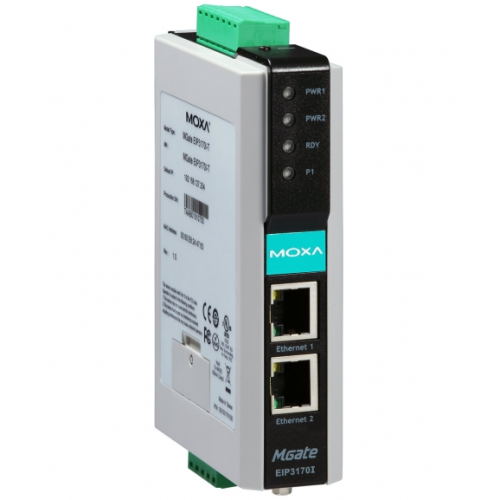

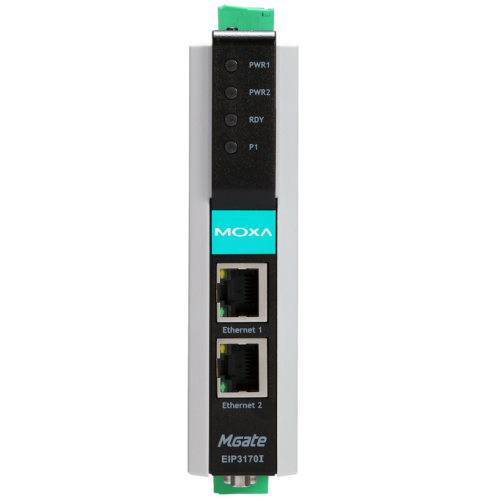

MGate™ EIP3000 – Gateway pentru Conversia Protocolului EtherNet/IP la DF1

Introducere

MGate™ EIP3000 este un gateway industrial ce asigură conversia protocolului EtherNet/IP la DF1, facilitând integrarea PLC-urilor Allen Bradley într-o rețea EtherNet/IP. Disponibil în variante cu 1 sau 2 porturi, acest gateway este ideal pentru rețele de control de diferite dimensiuni.

Conversie Protocol între DF1 și EtherNet/IP

• Suport pentru obiecte PCCC pe CIP, oferind comunicare fluidă cu SCADA, inclusiv RSLinx.
• Interfață standard pentru dezvoltatorii de software de control bazat pe EtherNet/IP.

Suport pentru Conexiuni Multiple EtherNet/IP

• Până la 16 clienți și servere EtherNet/IP simultane.
• Fiecare client poate gestiona 16 cereri simultan.
• Redundanță îmbunătățită pentru sisteme de control complexe.

Configurare și Monitorizare Simplă prin Utilitar Windows

• Interfață Windows intuitivă, cu suport multi-limbă.
• Monitorizare trafic pentru protocoalele EtherNet/IP și DF1.
• Înregistrare a tuturor comenzilor și răspunsurilor pentru depanare rapidă.

Funcția de Redirecționare Serială

• Redirecționează comenzile unui master serial către un slave serial pe un alt port.
• Permite operarea simultană a unui master serial cu masteri EtherNet/IP, fără modificări ale arhitecturii DF1.
• Control redundant al dispozitivelor slave legacy, concepute inițial pentru un singur master serial.

ProCOM – Control prin Mapare Port COM

• Suport pentru porturi seriale virtuale, oferind acces la gateway prin COM port folosind driverul Real COM Moxa.
• Conexiune flexibilă prin Ethernet, fără a modifica arhitectura existentă.
• Până la 4 conexiuni COM virtuale pentru sisteme de control redundante.

Setări pentru Rezistențe de Pull High/Low și Terminatori

• DIP switch-uri dedicate pentru configurarea rezistențelor de terminare și pull high/low.
• Previne reflexia semnalului serial și distorsiunile de comunicare.

Izolare Optică Încorporată

• Protecție împotriva descărcărilor electrice, zgomotului magnetic și perturbațiilor de semnal.
• Fiabilitate crescută în rețele industriale complexe.

Concluzie

MGate™ EIP3000 este soluția ideală pentru integrarea PLC-urilor Allen Bradley în rețele EtherNet/IP, oferind suport pentru conexiuni multiple, funcții avansate de redirecționare serială, monitorizare facilă și izolare optică pentru protecție maximă.
