Descriere

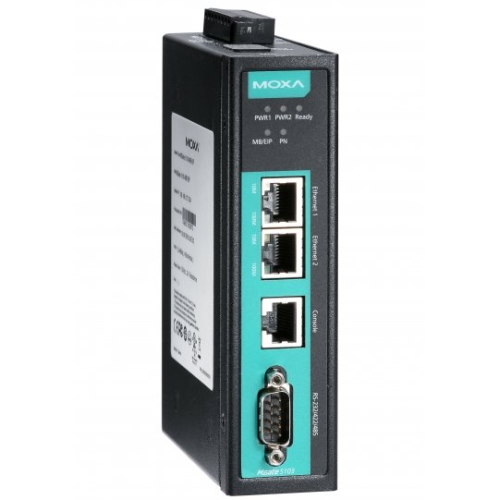

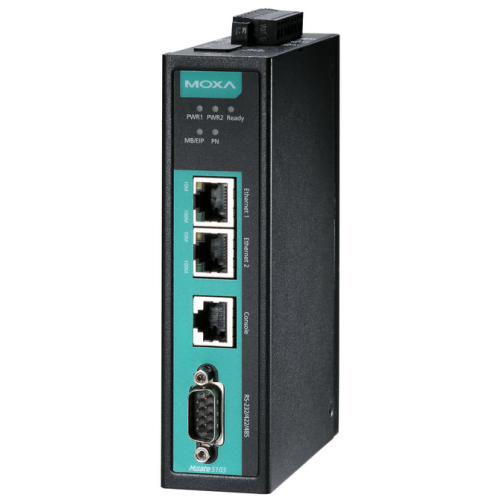

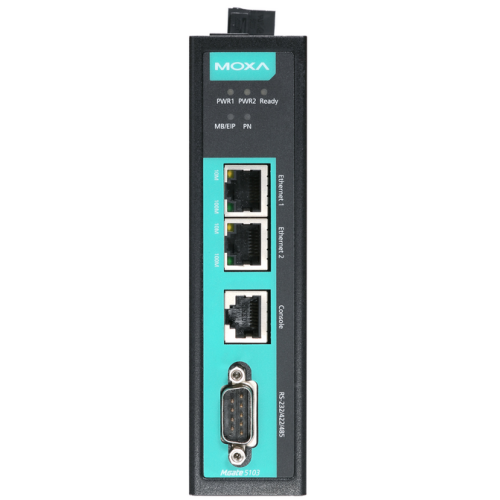

MGate 5103 este un gateway Ethernet industrial pentru convertirea comunicațiilor de rețea bazate pe Modbus RTU/ASCII/TCP sau EtherNet/IP în comunicații de rețea PROFINET. Pentru a integra dispozitivele Modbus existente într-o rețea PROFINET, utilizați MGate 5103 ca master/slave Modbus sau adaptorul EtherNet/IP pentru a colecta date și a face schimb de date cu dispozitivele PROFINET. Cele mai recente date de schimb vor fi stocate în gateway. Gateway-ul va converti datele Modbus sau EtherNet/IP stocate în pachete PROFINET, astfel încât controlerul PROFINET IO să poată controla sau monitoriza dispozitivele de câmp.
Configurare ușoară via Web Console
Seria MGate 5103 este însoțită de un ghid ilustrat de configurare rapidă conceput pentru a facilita configurarea. Cu Quick Setup, puteți accesa cu ușurință modurile de conversie a protocolului și puteți finaliza configurarea în câțiva pași. Seria MGate 5103 suportă, de asemenea, o funcție de export GSDML. Fișierele GSDML pot fi importate în PLC-urile PROFINET pentru a economisi timp la configurarea PLC-urilor.
Monitorizarea traficului de protocol Modbus RTU/ASCII/TCP
Gateway-urile MGate 5103 suportă protocolul Modbus RTU/ASCII/TCP Traffic Monitor pentru o depanare ușoară, în special în timpul etapei de instalare. Problemele de comunicare ar putea fi cauzate de parametrii software incorecți, cum ar fi ID-urile slave și adresele de registru, care au fost introduse incorect, sau de o configurație incorectă a comenzilor. Cu Modbus RTU/ASCII/TCP Protocol Traffic Monitor, puteți verifica datele capturate și identifica cu ușurință cauza principală.
Funcții de întreținere
Gateway-urile MGate 5103 suportă o funcție de jurnal de sistem care înregistrează evenimentele din MGate; utilizatorii pot examina cu ușurință datele de jurnal de la distanță prin intermediul consolei web. De asemenea, gateway-urile suportă funcții de monitorizare a stării și de protecție împotriva defecțiunilor. Funcția de monitorizare a stării notifică un sistem PLC/DCS/SCADA atunci când un dispozitiv Modbus se deconectează sau nu răspunde, caz în care PLC/DCS de proces obține starea fiecărui dispozitiv final și apoi emite alarme pentru a notifica operatorii
Specificatii produs
-
General
Tip echipamentModul GatewayConectori1 x RS-232/422/485
2 x RJ45
1 x RJ45 (Consola)Viteza portRJ45: 100 MbpsCriptareHTTPS, AES-128, AES-256, SHA-256Mod de lucruWeb Console (HTTP/HTTPS), Device Search Utility (DSU), Telnet ConsoleCaracteristiciConversie intre protocoalele Modbus RTU/ASCII/TCP, EtherNet/IP, PROFINET și PROFIBUS
Protocoale industrial: PROFINET IO Device, Modbus TCP Client (Master), Modbus TCP Server (Slave), EtherNet/IP Adapter
Management: ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, NTP Client
Baudrate: 50 bps - 921.6 kbps
ADDC (automatic data direction control)
Slot microSD pana la 32 GB
Izolare 2 kVDimensiuni36 x 105 x 140 mmGreutate507 gCuloareNegruAlteleMontare pe șină DIN
