Descriere
Convertoarele TCC-80/80I de media oferă conversia completă a semnalului între RS-232 și RS-422/485, fără a necesita o sursă externă de alimentare. Aceste convertoare suportă atât RS-485 pe 2 fire (half-duplex), cât și RS-422/485 pe 4 fire (full-duplex), oricare dintre acestea putând fi convertite între liniile TxD și RxD ale RS-232.
Control automat al direcției de date este disponibil pentru RS-485. În acest caz, driverul RS-485 este activat automat atunci când circuitul detectează ieșirea TxD din semnalul RS-232. Aceasta înseamnă că nu este necesară o programare pentru a controla direcția de transmisie a semnalului RS-485.
Alimentare prin portul RS-232

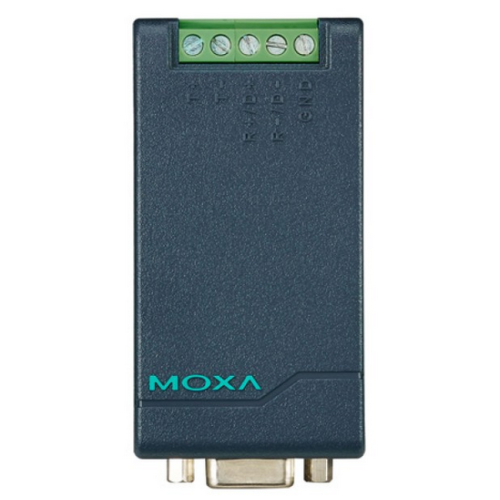

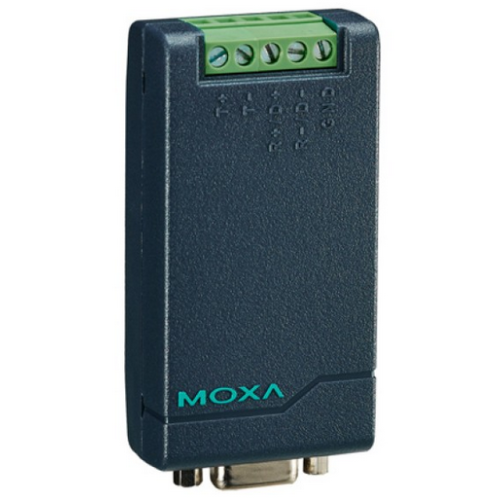

Portul RS-232 al TCC-80/80I este un conector DB9 femelă care se poate conecta direct la PC-ul gazdă, iar alimentarea se obține de la linia TxD. Indiferent dacă semnalul este ridicat sau scăzut, TCC-80/80I poate obține suficientă putere din linia de date. Totuși, se poate folosi o alimentare externă dacă linia de handshaking nu este disponibilă, dacă cablul serial este prea lung sau dacă dispozitivul RS-232 este un dispozitiv de joasă putere. Pentru alimentare externă, se poate conecta o sursă de alimentare de 5 până la 12 VDC folosind un adaptor sau un cablu USB.
Diziparea puterii prin port
La instalarea unui convertor TCC-80 sau TCC-80I, este important să se acorde atenție consumului de putere, lungimii cablului RS-232 și distanței de transmisie RS-422/485. În general, TCC-80 și TCC-80I obțin 50 mW de putere din sursa de alimentare. Porturile COM standard ale PC-ului pot furniza între 70 și 90 mW de putere dacă liniile TxD, RTS și DTR sunt conectate. De asemenea, cablul RS-232 ar trebui să fie mai scurt de 15 m (@ 9600 bps) pentru a asigura o pierdere mai mică de putere de la gazdă/dispozitiv către TCC-80. Restul puterii furnizate este utilizat pentru transmiterea semnalului RS-422/485.
Puterile porturilor și izolația optică
Portul RS-232 al TCC-80/80I este un conector DB9 femelă care se poate conecta direct la PC-ul gazdă, iar alimentarea se obține din linia TxD. Izolația electrică de 2,5 kV pentru TCC-80I este realizată cu un foto-cuplor, care transformă semnalul electric în lumină și apoi îl reconvertește în semnal electric pe cealaltă parte. Astfel, cele două circuite electrice sunt complet izolate unul de celălalt. Acest lucru protejează dispozitivele de curenții de buclă de pământ, reduce daunele cauzate de pierderea datelor și previne deteriorarea interfețelor de comunicație.
Indicator LED pentru puterea portului
Este destul de simplu să testezi dispozitivul serial cu un multimetru pentru a determina dacă acesta va furniza suficientă putere convertorului de media. Totuși, este și mai simplu să lași TCC-80I să testeze dispozitivul pentru tine. Pur și simplu conectează TCC-80I la portul RS-232 al dispozitivului și setează comutatorul SW4 în modul de testare. Dacă indicatorul LED de putere al portului se aprinde, TCC-80I primește suficientă putere. Dacă LED-ul nu se aprinde, va trebui să atașezi o sursă de alimentare externă la TCC-80I.
Specificatii produs
-
General
Tip echipamentConvertor MediaConectori1 x RS-232
1 x RS-422/485CaracteristiciBaudrate: 300 bps - 115.2 kbps
ADDC (automatic data direction control)Dimensiuni42 x 80 x 22 mmGreutate50 gCuloareNegruAlteleInstalare:
Desktop
