Descriere

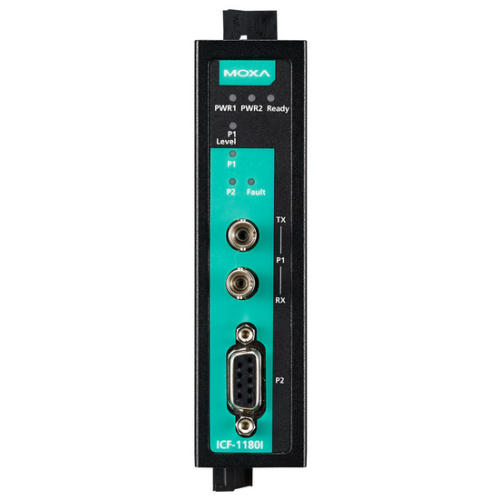

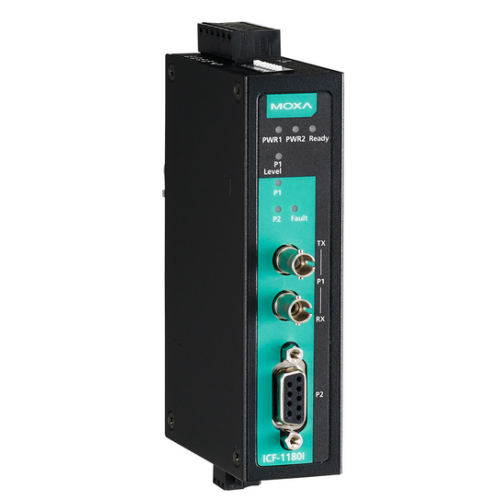

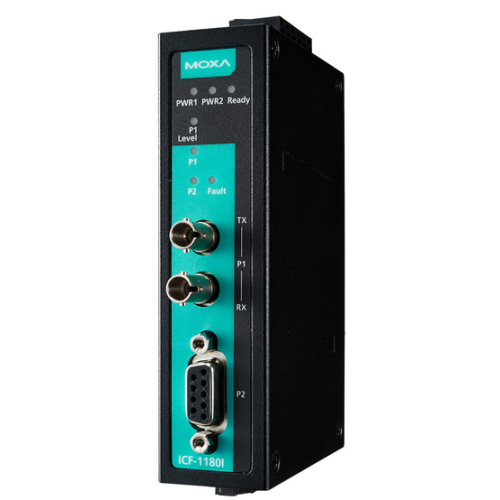

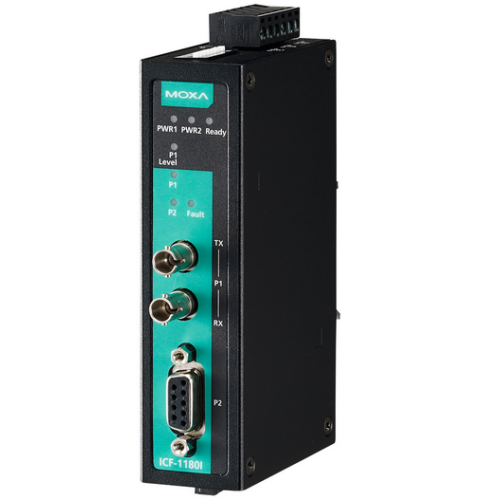

Convertorii industriali ICF-1180I PROFIBUS-to-fibră sunt utilizați pentru a converti semnalele PROFIBUS de la cupru la fibră optică. Convertorii sunt folosiți pentru a extinde transmisia serială până la 4 km (fibră multimodală) sau până la 45 km (fibră monocromatică). ICF-1180I oferă protecție de izolare de 2 kV pentru sistemul PROFIBUS și intrări de alimentare duale pentru a asigura funcționarea neîntreruptă a dispozitivului PROFIBUS.

Funcția de testare a cablului de fibră optică

Cablu optic este de obicei utilizat pentru comunicații pe distanțe lungi. Pentru a asigura o comunicare corectă pe cablurile de fibră optică, inginerii utilizează senzori de fibră. O funcție de testare a cablului de fibră prin ajustări ale comutatoarelor DIP ajută convertorii ICF-1180I să elimine necesitatea de a se baza pe senzori de fibră optică.

Această funcție nu doar că detectează anomaliile în comunicarea pe fibră, dar validează și formatul pachetului primit. De asemenea, poate determina care parte (Tx sau Rx) cauzează problema.

PROFIBUS Fail-Safe (Siguranță în caz de defecțiune PROFIBUS)

Atunci când dispozitivul PROFIBUS se defectează sau interfața serială eșuează, se va genera zgomot electric, ceea ce va duce la o defecțiune a magistralei. Convertorii media tradiționali vor lăsa semnalul de zgomot să treacă prin fibră și să ajungă la celălalt convertor. Acest lucru va perturba transmisia datelor între cele două magistrale și, în cele din urmă, comunicarea va înceta în întregul sistem. Când acest lucru se întâmplă, inginerul nu va putea localiza ușor dispozitivul defect, deoarece întreaga rețea PROFIBUS este căzută. Pentru a evita această situație, ICF-1180I a fost proiectat pentru a detecta și recunoaște semnalele de zgomot. Dacă magistrala eșuează pe o parte, semnalul de zgomot nu va circula prin ICF-1180I și nu va afecta alte segmente ale magistralei. În plus, ICF-1180I va activa și o notificare de alarmă pentru inginerul de teren cu privire la locația defecțiunii.

Setări automate/manuale de baudrate

Seria ICF-1180I convertește pur și simplu semnalul între PROFIBUS și fibră. Seria ICF-1180I funcționează la viteze de baud între 9,6 kbps și 12 Mbps. Inginerii nu trebuie să cunoască viteza de baud a dispozitivului PROFIBUS conectat.

Seria ICF-1180I poate detecta automat viteza de baud a dispozitivului PROFIBUS și o poate aplica direct. Aceasta este o caracteristică extrem de convenabilă. Dacă este necesar, viteza de baud poate fi setată pe o valoare fixă prin comutatoarele DIP.

Funcția inversă a fibrei

ICF-1180I oferă o funcție inversă a fibrei optice pentru a alege dacă lumina optică a fibrei va fi aprinsă sau stinsă atunci când se trimite semnalul logic ‘1’. Implicit, fibra optică este stinsă atunci când se trimite semnalul logic ‘1’; în modul Invers al fibrei, fibra optică este aprinsă atunci când se trimite semnalul logic ‘1’.

Această funcție oferă o compatibilitate mai mare atunci când convertorul ICF-1180I este integrat cu convertorii PROFIBUS ai altor producători. Consultați manualele utilizatorilor terți atunci când utilizați această funcție.

Monitorizarea legăturii de fibră

Convertorii ICF-1180I oferă o funcție de monitorizare a legăturii de fibră pentru a detecta erorile de comunicare fie pe partea de fibră, fie pe partea PROFIBUS. Dacă există o eroare de comunicare, LED-ul corespunzător se va aprinde roșu și alarma de releu va fi activată.

Diagnosticarea intensității semnalului de fibră

În anumite circumstanțe, poate fi necesar să măsurați nivelul de recepție al portului de fibră optică cu un voltmetru, care poate fi conectat în timp ce dispozitivul este în funcțiune (acest lucru nu va afecta transmisia de date). Măsurătoarea poate fi efectuată cu un voltmetru și citită pe un PLC care folosește intrări analogice de impedanță înaltă flotantă, care permit următoarele:

  • Înregistrarea puterii optice primite pentru măsurători ulterioare (de exemplu, pentru a indica uzura sau deteriorarea).
  • Efectuarea unui test bun/rău (valoare limită).

Specificatii produs

  • Caracteristici generale

    Tip
    Convertor Media
    Conectori
    1 x DB9
    1 x ST
    Viteza de transfer
    9600 bps - 12 Mbps
    Umiditate
    5 - 95% (fara condensare)
    Distanta maxima
    45 km
    Lungime de unda
    1310 nm
    Caracterisitici
    Single-mode
    Montare in DIN-rail
    Izolare 2 kV
    Alimentare
    12 - 48 VDC
    Nu este inclusa
    Dimensiuni
    30.3 x 115 x 70 mm
    Greutate
    180 g
    Culoare
    Negru
