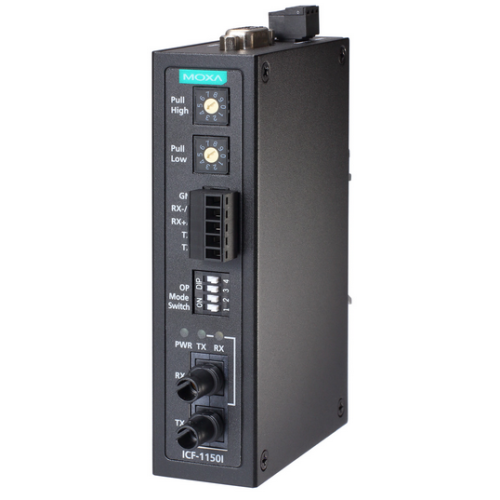

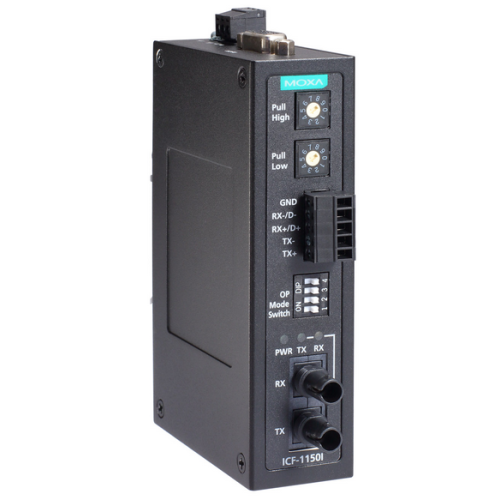

Convertoarele serie-fibră ICF-1150 transferă semnalele RS-232/RS-422/RS-485 către porturile de fibră optică pentru a mări distanța de transmisie. Atunci când un dispozitiv ICF-1150 primește date de la orice port serial, acesta trimite datele prin porturile de fibră optică. Aceste produse nu numai că suportă fibra single-mode și multi-mode pentru diferite distanțe de transmisie, dar sunt disponibile și modele cu izolație pentru a spori imunitatea la zgomot. Produsele ICF-1150 dispun de comunicare în trei direcții și de un comutator rotativ pentru setarea rezistenței de pull high/low pentru instalarea la fața locului.

Comunicare în trei direcții

Seria ICF-1150 suportă 2 porturi seriale, cu un conector DB9 pentru comunicare RS-232 și un bloc terminal detașabil pentru comunicare RS-422 sau RS-485. Cele 3 porturi (2 porturi seriale și un port de fibră optică) sunt complet independente. Atunci când un convertor ICF-1150 primește date de la oricare dintre porturi, acesta va trimite datele prin celelalte 2 porturi. De exemplu, odată ce convertorul ICF-1150 primește o comandă de la masterul la distanță prin portul de fibră optică, acesta va converti semnalul și va trimite comanda prin porturile RS-232 și RS-422/485 în același timp. Dacă utilizatorul monitorizează un sistem care rulează pe o rețea RS-485, nu este necesar să utilizeze un convertor suplimentar de la RS-232 la RS-485 pentru a conecta portul serial al computerului portabil la magistrala RS-485.

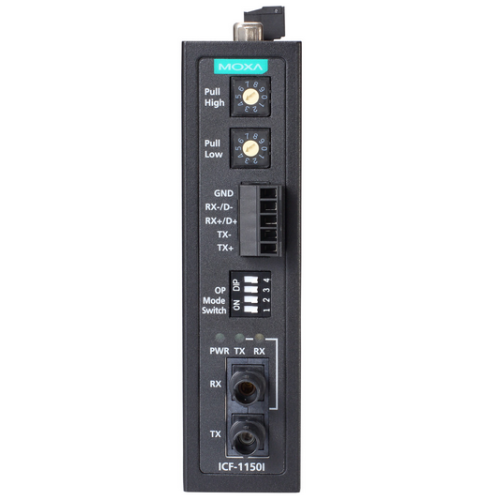

Comutator rotativ pentru setarea rezistorului de Pull High/Low

Interfața RS-485 acceptă conexiuni multidrop sau daisy-chain, pe care inginerii de sistem le vor folosi pentru a conecta dispozitive seriale, cum ar fi contoare, UTR-uri și cititoare, pe același bus. Deoarece numărul de dispozitive seriale de pe același bus va face ca impedanța liniei de date să crească, ICF-1150 permite utilizatorilor să regleze rezistența de pull up high/low. Este suficient să rotiți comutatorul la valoarea corespunzătoare fără a scoate ICF-1150 de pe șina DIN.
